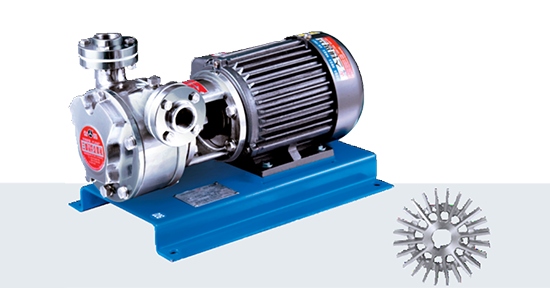

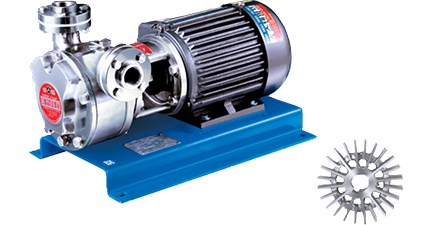

  • 대표 이미지
대표 이미지
- 쥬스 용매, 식품용·제약용 물질과 알콜, 모누마, 솔벤트, 톨루엔 등 휘발성이 강한 물질을 이송할 수 있도록 제작되어 있으며, 또한, M.C.E, T.C.E, D.M.F, V.D.T 등 모든 초음파용 세척기의 보충액과 폐액을 빼내는데 탁월한 성능을 자랑합니다.
(특히, 점성이 강한 물질)
- 펌프 내에 액을 투입하지 않고도 진공 흡입 되도록 제작되어 있으며, 전폐형 및 방폭형이 있습니다.
- 단, Mechanical Seal의 손상을 방지하기 위하여, Mechanical Seal이 잠길 만큼만 액을 채워 주십시오.
(공회전시, Mechanical Seal은 마찰열로 인해 손상이 생깁니다.)
품명 압력(㎏/㎠) 유량(ℓ/min)
20A × 1/2HP
최고압력: 0.7 ㎏/㎠ 		0 50
0.2 40
0.4 30
0.6 20
25A × 1HP
최고압력: 1 ㎏ / ㎠ 		0 100
0.2 70
0.4 50
0.6 30
0.7 20
40A × 2HP
최고압력: 1.2 ㎏ / ㎠ 		0 200
0.5 150
0.9 90
품명 압력(㎏/㎠) 유량(ℓ/min)
40A × 3HP
최고압력: 1.3 ㎏ / ㎠ 		0 270
0.3 240
0.5 220
0.7 180
20A × 2HP (2극)
최고압력: 3 ㎏ / ㎠ 		0 111
0.5 100
1.5 60
2.5 24
25A × 5HP (2극)
최고압력: 3.8 ㎏ / ㎠ 		1.0 150
1.5 120
2.5 70
3.5 15

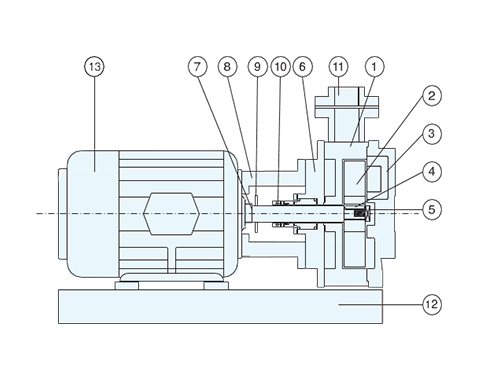

조립도 도면

도면 다운로드 다운로드

확대보기 확대

확대 이미지
닫기
No. 품명 재질 수량 비고
1 Casing SSC 14, 13 1
2 Impeller SSC 14, 13 1
3 Casing 커버 SSC 14, 13 1
4 Impeller Key STS 316, 304 1
5 Impeller 너트 STS 316, 304 1
6 Stuffing 박스 SSC 14, 13 1
7 샤프트 STS 316 1
8 Adapter SSC 14, 13 1
9 수절구 N.B.R 1
10 Mechanical Seal 1
11 Flange SSC 14, 13 1
12 받침대 SS 41 1
13 모터 1

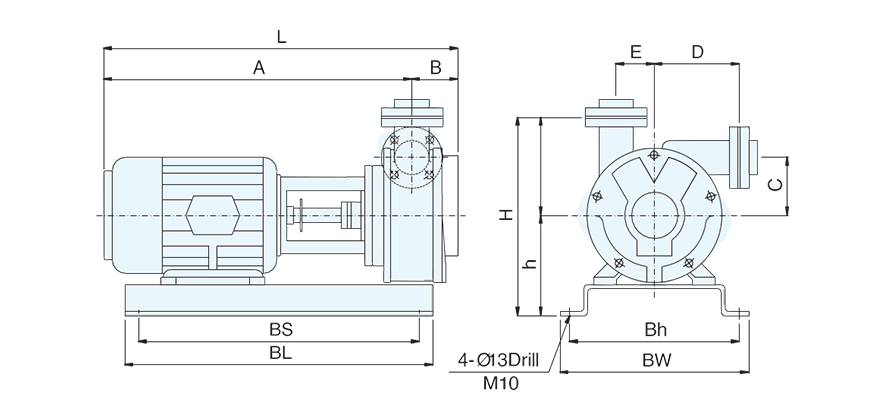

공진식펌프 외형도

외형도

도면 다운로드 다운로드

확대보기 확대

확대 이미지
닫기

공진식펌프 제원

  • ※ 제품의 품질 향상을 위하여 다소 변경 될 수 있습니다.
품명 및 규격 L A B C D E h H BL BS BW Bh Base
20A 1/2HP4극3상 390 335 55 55 92 40 120 219 360 330 230 200 40
2HP2극3상 446 391 55 55 92 40 130 400 400 365 250 220 40
25A 1HP4극3상 416 356 60 75 110 50 138 255 360 330 230 200 40
2HP4극3상 470 410 60 75 110 50 140 257 400 365 250 220 40
5HP2극3상 500 400 60 75 110 50 177 300 385 385 323 298 40
40A 2HP4극3상 487 410 77 80 117 55 152 290 400 365 250 220 40
3HP4극3상 497 420 77 80 117 55 177 322 410 385 323 298 65
품명 및 규격 L A B C D E
20A 1/2HP4극3상 390 335 55 55 92 40
2HP2극3상 446 391 55 55 92 40
25A 1HP4극3상 416 356 60 75 110 50
2HP4극3상 470 410 60 75 110 50
5HP2극3상 500 400 60 75 110 50
40A 2HP4극3상 487 410 77 80 117 55
3HP4극3상 497 420 77 80 117 55
품명 및 규격 h H BL BS BW Bh Base
20A 1/2HP4극3상 120 219 360 330 230 200 40
2HP2극3상 130 400 400 365 250 220 40
25A 1HP4극3상 138 255 360 330 230 200 40
2HP4극3상 140 257 400 365 250 220 40
5HP2극3상 177 300 385 385 323 298 40
40A 2HP4극3상 152 290 400 365 250 220 40
3HP4극3상 177 322 410 385 323 298 65

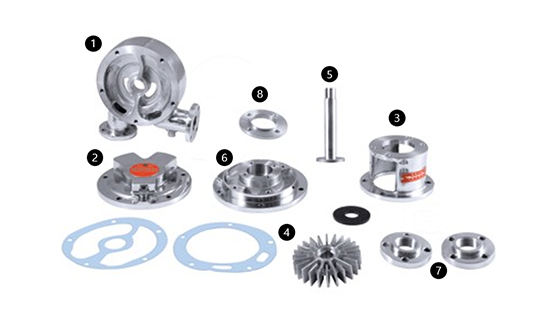

부품
  • ① Casing
  • ② 앞커버
  • ③ 중간Flange
  • ④ Impeller
  • ⑤ 샤프트
  • ⑥ Seal Box
  • ⑦ Flange
  • ⑧ Gland
