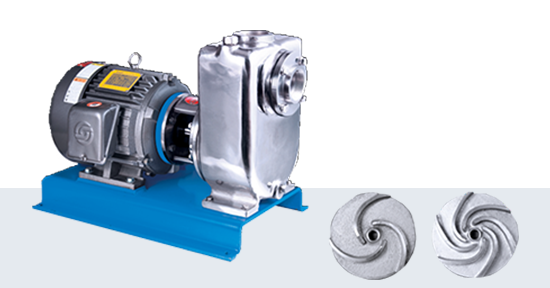

- | 체크밸브 없이 사용하며, 내부의 Impeller가 Open형으로 되어 있어, 오수용 및 폐수 처리용으로 사용이 편리합니다. (특히, 오물찌꺼기가 있는 액) |
- | 펌프 내부의 자흡 공간이 넓기 때문에 자흡 되는 시간이 짧습니다. |
- | 처음 운전 후 다음 운전시에는 바로 Pumping이 됩니다. |
품명 | 압력(㎏/㎠) | 유량(ℓ/min) |
---|---|---|
25A × 1/2HP 최고압력: 0.9 ㎏/㎠ |
0 | 120 |
0.3 | 110 | |
0.5 | 100 | |
0.6 | 75 | |
0.7 | 50 | |
25A × 1HP 최고압력: 1 ㎏ / ㎠ |
0 | 125 |
0.3 | 120 | |
0.5 | 110 | |
0.7 | 75 | |
0.9 | 45 | |
40A × 1HP 최고압력: 1.1 ㎏ / ㎠ |
0 | 300 |
0.3 | 265 | |
0.5 | 250 | |
0.7 | 200 | |
0.8 | 185 | |
1.0 | 110 | |
40A × 2HP 최고압력: 1.1 ㎏ / ㎠ |
0 | 330 |
0.3 | 285 | |
0.5 | 270 | |
0.8 | 200 | |
1.0 | 140 | |
50A × 2HP 최고압력: 1.3 ㎏ / ㎠ |
0 | 510 |
0.3 | 480 | |
0.5 | 400 | |
0.8 | 300 | |
1.0 | 280 | |
1.1 | 200 | |
50A × 3HP 최고압력: 1.3 ㎏ / ㎠ |
0 | 510 |
0.3 | 480 | |
0.5 | 440 | |
0.8 | 360 | |
1.0 | 320 | |
1.2 | 200 | |
50A × 5HP 최고압력: 1.5 ㎏ / ㎠ |
0 | 600 |
0.3 | 570 | |
0.5 | 500 | |
0.8 | 440 | |
1.0 | 340 | |
1.2 | 220 | |
1.3 | 170 |
품명 | 압력(㎏/㎠) | 유량(ℓ/min) |
---|---|---|
80A × 5HP 최고압력: 2.2 ㎏/㎠ |
0 | 1000 |
0.5 | 950 | |
1.0 | 850 | |
1.5 | 750 | |
1.8 | 500 | |
2.0 | 370 | |
80A × 7.5HP 최고압력: 2.3 ㎏ / ㎠ |
0 | 1100 |
0.5 | 1000 | |
1.0 | 900 | |
1.5 | 800 | |
1.8 | 500 | |
2.0 | 400 | |
25A × 3HP (2극) 최고압력: 3 ㎏ / ㎠ |
1.0 | 250 |
1.5 | 190 | |
2.0 | 160 | |
2.5 | 115 | |
40A × 5HP (2극) 최고압력: 4.2 ㎏ / ㎠ |
0.5 | 400 |
1.0 | 375 | |
1.5 | 355 | |
2.0 | 325 | |
2.5 | 225 | |
3.0 | 145 | |
3.5 | 75 | |
4.0 | 30 | |
40A × 7.5HP (2극) 최고압력: 4.2 ㎏ / ㎠ |
0.5 | 500 |
1.0 | 500 | |
1.5 | 450 | |
2.0 | 345 | |
2.5 | 285 | |
3.0 | 195 | |
3.5 | 100 | |
4.0 | 80 | |
4.5 | 40 | |
50A × 7.5HP (2극) 최고압력: 3.1 ㎏ / ㎠ |
1.0 | 700 |
1.5 | 580 | |
2.0 | 450 | |
2.5 | 420 | |
50A × 10HP (2극) 최고압력: 4.4 ㎏ / ㎠ |
2.5 | 620 |
3.0 | 500 | |
3.5 | 400 | |
4.0 | 220 |

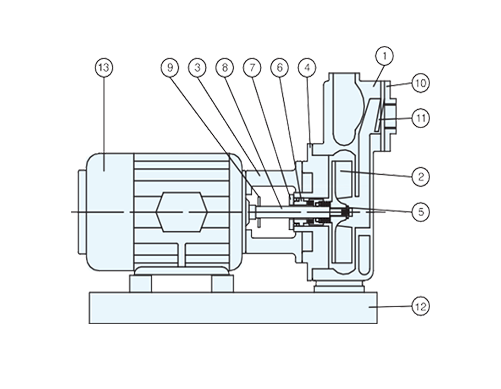

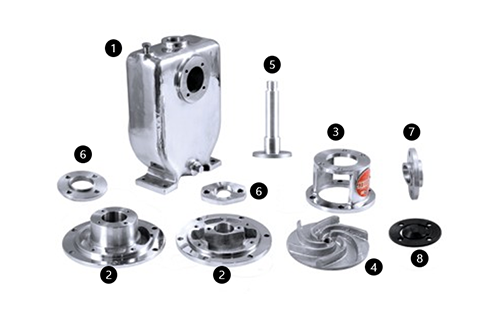

No. | 품명 | 재질 | 수량 | 비고 |
---|---|---|---|---|
1 | Casing | SSC 14, 13 | 1 | |
2 | Impeller | SSC 14, 13 | 1 | |
3 | Adapter | SSC 14, 13 | 1 | |
4 | Stuffing 박스 | SSC 14, 13 | 1 | |
5 | Impeller 너트 | STS 316, 304 | 1 | |
6 | Mechanical Seal | 1 | ||
7 | Gland | SSC 14, 13 | 1 | |
8 | 샤프트 | STS 316 | 1 | |
9 | 수절구 | N.B.R | 1 | |
10 | Suction. Flange | SSC 14, 13 | 1 | |
11 | Check 밸브 | N.B.R | 1 | |
12 | 받침대 | SS 41 | 1 | |
13 | 모터 | 1 |

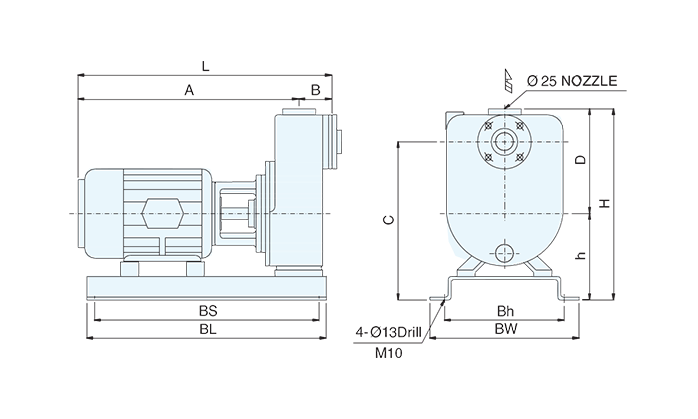

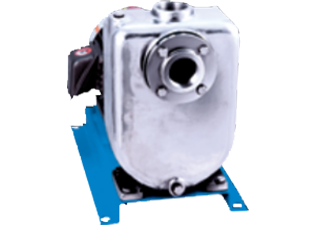

자흡식펌프 외형도
자흡식펌프 제원
품명 및 규격 | L | A | B | C | H | BL | BS | BW | Bh | Base | |
---|---|---|---|---|---|---|---|---|---|---|---|
25A | 1/2HP4극3상 | 393 | 343 | 50 | 255 | 328 | 400 | 365 | 250 | 220 | 40 |
1HP4극3상 | 415 | 365 | 50 | 255 | 328 | 400 | 365 | 250 | 220 | 40 | |
40A | 1HP4극3상 | 435 | 375 | 60 | 270 | 350 | 400 | 365 | 250 | 220 | 40 |
2HP4극3상 | 480 | 420 | 60 | 270 | 350 | 400 | 365 | 250 | 220 | 40 | |
5HP2극3상 | 520 | 460 | 60 | 255 | 370 | 510 | 475 | 323 | 298 | 65 | |
7.5HP2극3상 | 565 | 505 | 60 | 295 | 395 | 460 | 435 | 345 | 320 | 65 | |
50A | 2HP4극3상 | 500 | 430 | 70 | 315 | 413 | 410 | 385 | 323 | 298 | 65 |
3HP4극3상 | 525 | 455 | 70 | 315 | 413 | 510 | 475 | 323 | 298 | 65 | |
80A | 5HP4극3상 | 578 | 493 | 85 | 397 | 514 | 510 | 475 | 323 | 298 | 65 |
7.5HP4극3상 | 625 | 540 | 85 | 397 | 514 | 560 | 525 | 345 | 320 | 65 |
품명 및 규격 | L | A | B | C | H | |
---|---|---|---|---|---|---|
25A | 1/2HP4극3상 | 393 | 343 | 50 | 255 | 328 |
1HP4극3상 | 415 | 365 | 50 | 255 | 328 | |
40A | 1HP4극3상 | 435 | 375 | 60 | 270 | 350 |
2HP4극3상 | 480 | 420 | 60 | 270 | 350 | |
5HP2극3상 | 520 | 460 | 60 | 255 | 370 | |
7.5HP2극3상 | 565 | 505 | 60 | 295 | 395 | |
50A | 2HP4극3상 | 500 | 430 | 70 | 315 | 413 |
3HP4극3상 | 525 | 455 | 70 | 315 | 413 | |
80A | 5HP4극3상 | 578 | 493 | 85 | 397 | 514 |
7.5HP4극3상 | 625 | 540 | 85 | 397 | 514 |
품명 및 규격 | BL | BS | BW | Bh | Base | |
---|---|---|---|---|---|---|
25A | 1/2HP4극3상 | 400 | 365 | 250 | 220 | 40 |
1HP4극3상 | 400 | 365 | 250 | 220 | 40 | |
40A | 1HP4극3상 | 400 | 365 | 250 | 220 | 40 |
2HP4극3상 | 400 | 365 | 250 | 220 | 40 | |
5HP2극3상 | 510 | 475 | 323 | 298 | 65 | |
7.5HP2극3상 | 460 | 435 | 345 | 320 | 65 | |
50A | 2HP4극3상 | 410 | 385 | 323 | 298 | 65 |
3HP4극3상 | 510 | 475 | 323 | 298 | 65 | |
80A | 5HP4극3상 | 510 | 475 | 323 | 298 | 65 |
7.5HP4극3상 | 560 | 525 | 345 | 320 | 65 |
