삼풍은 장인정신의 신념으로
제품을 만들고 있습니다.

서브페이지2

  • 이미지
이미지

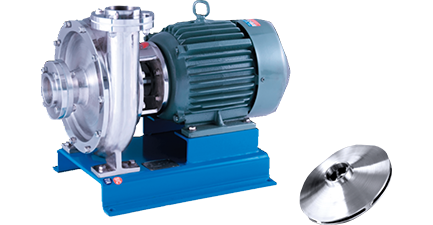

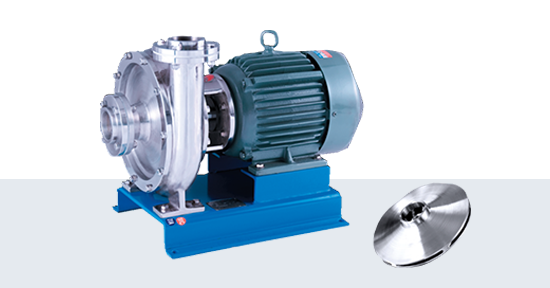

- 양수량이 많으며, 양정 또한 높습니다.
- 효율이 좋고, 내구성이 우수합니다.
- 주로 고주파기 냉각수 순환용으로 많이 사용됩니다.
- 내구성이 우수하여 신뢰도가 높습니다.
- 풀장순환用, Cooling타워用, 양어장 해수공급用 등.
- 1단으로 제작되어 있으면서도 타사제품 2~3 단의 효과를 내며, 그만큼 고장율도 적습니다.
품명 압력(㎏/㎠) 유량(ℓ/min)
40A × 3HP
최고압력: 2.5 ㎏/㎠ 		1.5 380
2.0 300
2.2 250
50A × 5HP
최고압력: 2.7 ㎏ / ㎠ 		0 680
0.5 580
1.0 650
1.5 620
2.0 550
2.5 400
품명 압력(㎏/㎠) 유량(ℓ/min)
50A × 7.5HP
최고압력: 3.1 ㎏ / ㎠ 		0 700
0.5 700
1.0 680
1.5 670
2.0 650
2.5 620
2.8 380
3.0 300

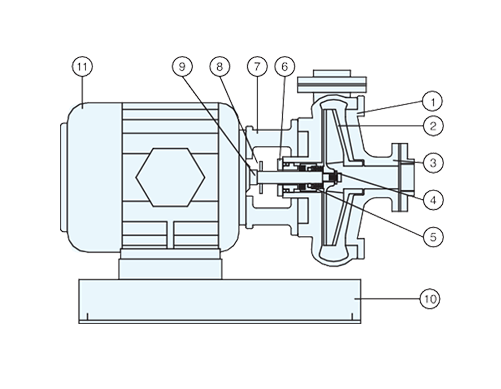

조립도 도면

도면 다운로드 다운로드

확대보기 확대

확대 이미지
닫기
No. 품명 재질 수량 비고
1 Casing SSC 14, 13 1
2 Impeller SSC 14, 13 1
3 Suction 커버 SSC 14, 13 1
4 Impeller 너트 STS 316, 304 1
5 Mechanical Seal 1
6 Gland SSC 14, 13 1
7 Adapter SSC 14, 13 1
8 수절구 N.B.R 1
9 샤프트 STS 316, 304 1
10 받침대 SS 41 1
11 모터 1

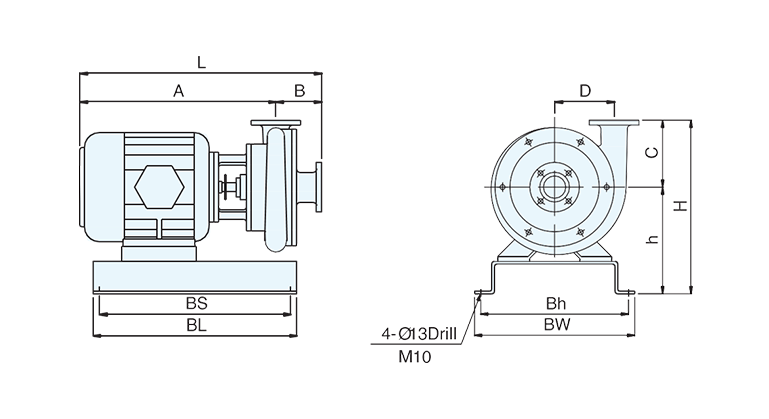

터빈펌프 외형도

외형도

도면 다운로드 다운로드

확대보기 확대

확대 이미지
닫기

터빈펌프 제원

  • ※ 제품의 품질 향상을 위하여 다소 변경 될 수 있습니다.
품명 및 규격 L A B C D h H BL BS BW Bh Base
40A 3HP4극3상 477 386 91 143 110 210 353 410 385 323 298 65
50A 5HP4극3상 517 422 95 165 130 235 400 410 385 323 298 65
7.5HP4극3상 565 470 95 165 130 235 400 460 435 345 320 65
품명 및 규격 L A B C D h
40A 3HP4극3상 477 386 91 143 110 210
50A 5HP4극3상 517 422 95 165 130 235
7.5HP4극3상 565 470 95 165 130 235
품명 및 규격 H BL BS BW Bh Base
40A 3HP4극3상 353 410 385 323 298 65
50A 5HP4극3상 400 410 385 323 298 65
7.5HP4극3상 400 460 435 345 320 65
